(1) 打开 Adobe Photoshop，将扫描好的图片(.jpg)用鼠标拖入 Photoshop 当中：

(2) 菜单栏中点击选择 图像 -> 自动对比度：

(3) 菜单栏中点击选择 滤镜 -> 锐化 -> 锐化：

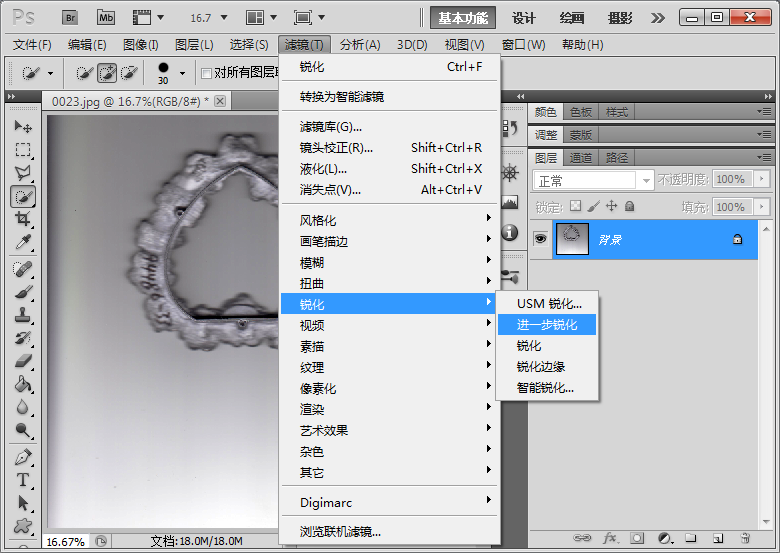

(4) 如有需要，可在菜单栏中点击选择 滤镜 -> 锐化 -> 进一步锐化：

(5) 菜单栏中点击选择 滤镜 -> 风格化 -> 查找边缘：

(6) 在左手边的工具栏中选择 快速选择工具 （鼠标左键按住工具栏上第四个按钮会出现选择菜单，在 快速选择工具 与 魔棒工具 选第一个）：

(7) 用鼠标左键在我们想要选取的范围内随意画一画，确定一个大致范围即可（被选中范围会出现闪烁虚线，可用键盘 Ctrl 与 + 或者 - 来放大、缩小图片以方便选取选区范围）：

(8) 在图片上点击鼠标右键，选择 调整边缘：

(9) 点击 视图模式 中的 视图，选择 黑白：

(10) 此时图片中白色代表被选取的范围（现在还有很多毛刺、锯齿，后面会被消除掉）:

(11) 接下来进行微调，按照下面几个数值，使其平滑并且贴合我们的需求：

• 智能半径：勾选
• 半径：大概 4.0 像素，请根据实际情况调节该参数
• 平滑：100
• 羽化：大概 20 像素，请根据实际情况调节该参数
• 对比度：100%
• 移动边缘：大概 -2%，请根据实际情况调节该参数

(12) 如果对形状不太满意，手动微调到满意（平滑 与 对比度 最好选择100以保证曲线的平滑度！）：

(13) 在图片上点击鼠标右键，选择 建立工作路径：

(14) 容差 2.0 像素，点击确定：

(15) 此时可能看不清我们画出来的路径，因为与背景图重叠在一起了：

(16) 右键点选图层面板中 背景 图层，选择 复制图层

(17) 点击确定：

(18) 此时图层面板中会出现一个新的图层 背景 副本：

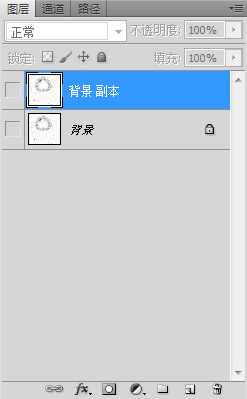

(19) 把两个图层旁边的两只 眼睛 点掉：

(20) 此时路径应该显示出来了,如果对这个形状有什么不满意的，请大侠重新来过或手动描边：

(21) 菜单栏中点击选择 文件 -> 导出 -> 路径到 Illustrator...：

(22) 下拉框选择 工作路径，然后点击确定：

(23) 存成 .ai 文件：

(24) 打开 Adobe Illustrator，将刚刚生成的 .ai 文件拖入 Illustrator 中，出现以下对话框，直接点击确定即可：

(25) 现在看好像毛都没有：

(26) 在右手边的工具栏中点击 图层 按钮 （倒数第二个按钮），出现图层面板：

(27) 在图层1的右边那个小圆圈上面点一下：

(28) 现在应该能看到路径了:

(29) 菜单栏中点击选择 文件 -> 导出...:

(30) 下拉框中选择保存类型为 AutoCAD 交换文件 （*.DXF）:

(31) 点击导出：

(32) 选择AutoCAD版本为 2007/2008/2009:

(33) 点选 pt，将单位改为 毫米:

(34) 将缩放改成 1 毫米 = 1 个单位:

(35) 最后点击确定:

(36) 用 AutoCAD 打开刚刚生成的 .dxf 文件，检查一下:

(37) 菜单栏中点击选择 格式 -> 单位:

(38) 将插入比例由 英寸 改为 毫米

(39) 点击确定:

(40) 将原始的图片(.jpg)用鼠标拖入 AutoCAD 当中，键盘输入依次敲打 0 ， 0 以指定插入点为左下角 （0,0），然后连按三次回车:

(41) 最后检查是否满意:

(42) Thanks for reading!
